水平?jīng)_擊試驗機SW-30
- 產品特點
SW30系列氣動水平?jīng)_擊試驗系統---深圳市盛世威工廠生產，進行產品在水平方向的沖擊試驗。主要用于不能倒置的光電系統、細長產品的水平發射試驗等沖擊環境的模擬。
功能及特點
沖擊工作臺采用縱向沖擊，在縱向具有較高的剛度，高頻雜波小；
可靠的氣壓剎車技術，防止了工作臺的二次反彈；
全部采用低壓氣缸為動力，安全可靠，維護方便；
對于大型水平?jīng)_擊臺，設計了氣液緩沖裝置，大大減小了對底座和地面的沖擊力，提高了設備的使用壽命。
采用膨脹氣缸作動力，沖擊過載值大小靠調節氣壓來控制，快捷方便，沖擊重復性好；

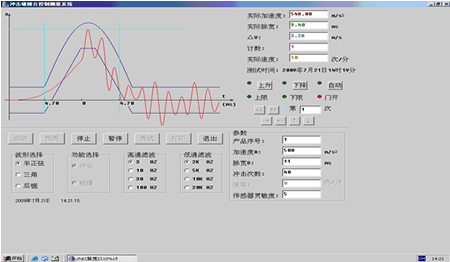

沖擊臺控制和測量一體化，方便了操作和測量。

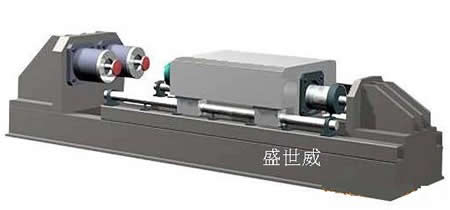

SW30系列氣動水平?jīng)_擊試驗臺
型號 SW30－50 SW30－100 SW30－200 SW30－400 SW30－600 SW30－1000 額定負載 50 100 200 400 600 1000 臺面尺寸 600×320 700×400 900×500 900×500 1000×580 1200×680 沖擊波形 半正弦波 后峰鋸齒 梯形 半正弦波 后峰鋸齒 梯形 半正弦波 后峰鋸齒 梯形 半正弦波 后峰鋸齒 梯形 半正弦波 后峰鋸齒 梯形 半正弦波 后峰鋸齒 梯形 峰值加速度（m/s2） 100～6000 100～2000 150～1000 100～3000 100～1000 150～1000 100～3000 100～1000 150～1000 100～3000 100～500 150～500 150～2000 100～500 150～500 150～1000 100～500 150～500 脈沖持續時間 60～0.5 18～3 18～6 60～0.5 16～6 16～6 60～2 18～6 18～6 60～2 18～6 18～6 60～3 18～6 18～6 60～6 18～6 18～6 底座尺寸 2200×630 2200×660 2650×720 2650×720 3200×860 4200×960 臺體重量 1500 1800 2200 2200 3100 4500 電源電壓 三相380V，50/60Hz 使用標準 GJB150 GJB360 GJB548 GB/T2423 GJB1217 JJG497 MIL-STD-810F IEC68-2-27
