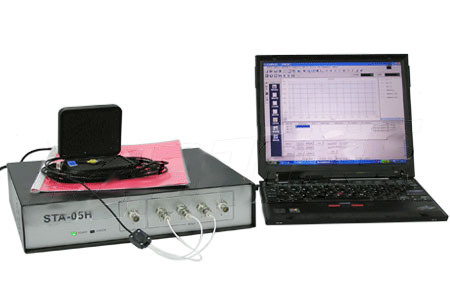

跌落測量分析系統

- 產品特點
跌落沖擊測量分析儀是一種專用的沖擊波形捕捉和分析平臺,適用于一般沖擊和高沖擊環境下的沖擊事件捕捉、測量和分析。它能夠滿足ISO,GJB150、GJB360、GB2423、MIL-STD-810等擊測試標準,是沖環境試驗和測量分析的專業工具。
系統特點
* 支持GB、ISO、MIL-STD-810和用戶自定義標準;
* 波形類型:半正弦波、矩形波、梯形波、三角波、前鋒鋸齒波、后峰鋸齒波;
* 采樣頻率:ST-02每通道最高采樣頻率為192KHz;ST-05每通道最高采樣頻率為1MHz;
* 加速度量程高達100,000gn;
* 誤差帶分析和Pass/Fail判斷;
* 多個沖擊波形記錄并回放;
* 沖擊響應譜(SRS)分析;
* 自動生成Word試驗報告,報告內容和模板可自定義;
* 便攜式設計,USB2.0接口.
應用領域
* 沖擊/跌落/碰撞試驗;
* 沖擊波形瞬態捕捉與沖擊響應譜分析;
* 爆炸波形捕捉與分析;
* 沖擊試驗控制
產品型號 ST-02(普通型) ST-05H(高沖擊型) 輸入 輸入通道 2個 4個,可擴展至8/12/16個 采樣頻率 192KHz 1MHz 電壓范圍 -10V~+10V 耦合方式 AC、DC、ICP;內置ICP恒流源、電荷放大器(1mV/pc和0。1mV/pc兩個量程式),兼容TEDS傳感器 輸出 輸出通道 1個 輸出帶寬 只用于樣準 采樣頻率 192KHz 電壓范圍 -10V~+10V 通用指標 電源 AC220V 功率 40W 通訊接口 USB2.0 操作系統 Microsoft Wimdows 2000/xp 支持標準 ISO,MIL-STD-810,用戶自定義標準 其它指標 ADC分辨率 24位 16位 脈寬 0.5~100msec 0.1~100msec 最大加速度 5,000gn 100,000gn 動態范圍 110dB 80dB 諧波失真 <-95db< td=""> <-70db< td=""> 信噪比 >95dB >70dB 頻率精度 0.01% 輸入類型 電壓、電荷 電壓
